Als zertifizierter Partner bieten wir hochwertige Referenzprüfteile für Reibwertbestimmungen – praxisgerecht, reproduzierbar und nach Kundenspezifikation gefertigt.
Unsere Referenzprüfungen ermöglichen eine verlässliche Bewertung der Montageeigenschaften und Qualität von Verbindungselementen unter realitätsnahen Bedingungen.

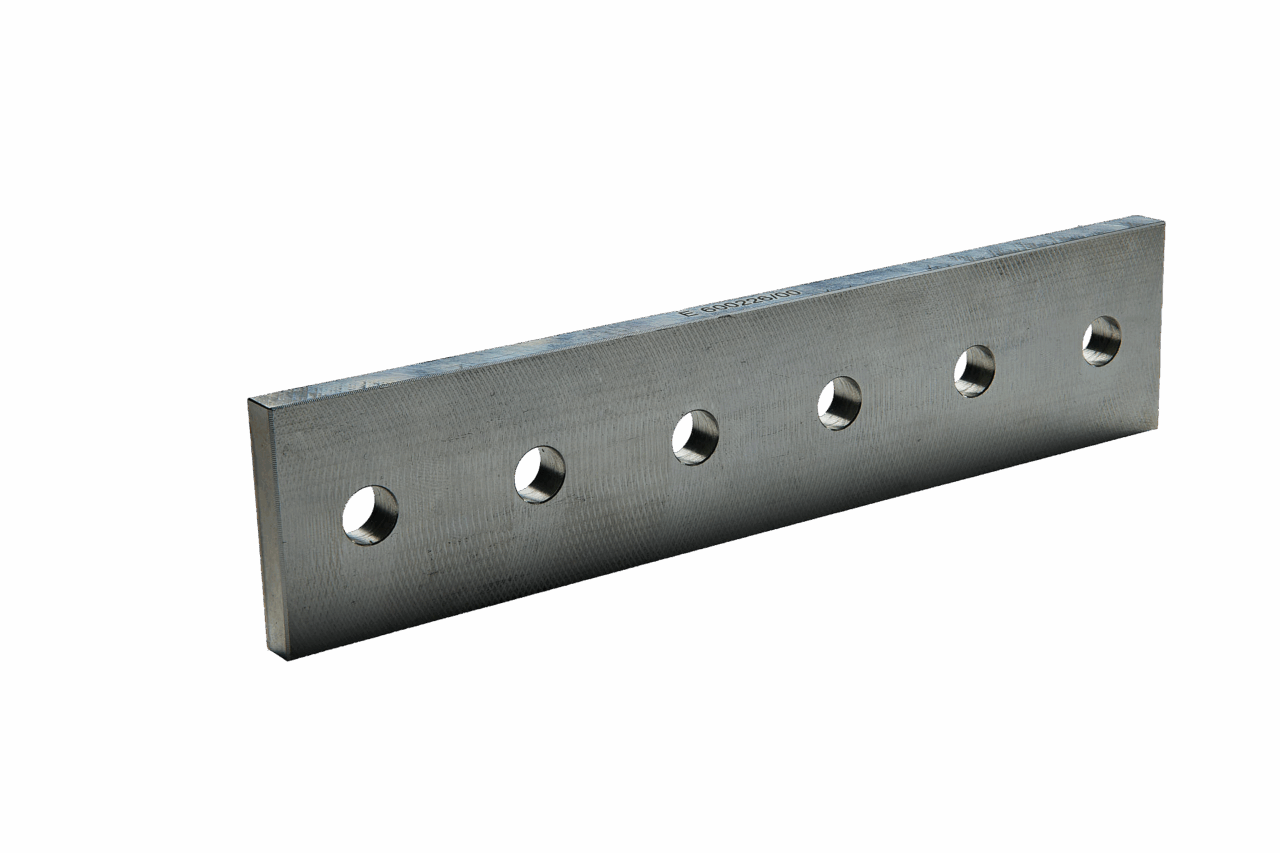

1. Referenzprüfleisten – Reibwerte (Aluminiumwerkstoff)
| ESKA Teile-Nr. | Bezeichnung | Abmessung (L x B x H in mm) | Bestellmenge | Herstellung (€/St.) | Überarbeitung (€/St.) |
|---|---|---|---|---|---|
| 600280 | Prüfplatte M5 – ALU | 180 x 30 x 12 | 1 2-4 5-9 10-14 15-19 20-39 40-79 80-99 ab 100 | 97,38 / *97,81 75,78 / *76,20 56,48 / *56,90 39,49 / *39,91 35,94 / *36,36 32,58 / *33,00 29,12 / *29,54 27,39 / *27,81 27,05 / *27,47 | 62,47 50,52 37,02 21,96 19,06 16,02 13,05 11,56 11,26 |
| 600100 *600224 | Prüfplatte M6 – ALU | 180 x 30 x 12 *180 x 40 x 12 | |||
| 600101 *600224 | Prüfplatte M7 – ALU | 180 x 30 x 12 *180 x 40 x 12 | |||
| 600102 *600226 | Prüfplatte M8 – ALU | 180 x 30 x 12 *180 x 40 x 12 | |||
| 600105 | Prüfplatte M8/S – ALU | 180 x 30 x 12 | 1 2-4 5-9 10-14 15-19 20-39 40-79 80-99 ab 100 | 97,91 / *98,96 76,30 / *77,35 57,00 / *58,05 40,01 / *41,06 36,46 / *37,51 33,10 / *34,15 29,65 / *30,70 27,92 / *28,97 27,57 / *28,62 | 62,47 50,52 37,02 21,96 19,06 16,02 13,05 11,56 11,26 |
| 600103 *600227 | Prüfplatte M10 – ALU | 180 x 30 x 12 *180 x 40 x 14 | |||
| 600104 *600228 | Prüfplatte M12 – ALU | 180 x 30 x 12 *180 x 40 x 14 |
EXW – ab Werk gem. Incoterms 2020 / Zahlungsbedingungen: 30 Tage netto / Lieferzeit: nach Vereinbarung und Verfügbarkeit Preisgrundlage bei Überarbeitungen von Aluminiumreferenzprüfleisten ist die Gesamtanzahl der beauftragten Leisten
Es ist ein mehrmaliges Überarbeiten der Leisten möglich.
1.1 Technische Daten
- Werkstoff / Härte: EN AW-6082 / 89±5HB (*abwei- chend 100±20HB)
- Rz-Messverfahren: bspw. nach VW01131: 2024-08 (*abweichend nach MBN50544:2024-05; erfüllt auch bspw. VW01131:2024-08)
- Hinweis: Für die Prüfung von Stahlschrauben ist der Einsatz von Prüfleisten mit 30mm Breite nicht zu empfehlen
1.2 Referenzprüfleisten – Reibwerte (KTL)
| Referenzprüfleisten KTL | ||||
|---|---|---|---|---|
| Bezeichnung | M6 | M8 | M10 | M12 |
| Stück / Teile-Nr. | 600364 | 600365 | 600366 | 600367 |
| < 20 St. | 10,02 € | 9,89 € | 9,76 € | 9,61 € |
| 20-50 St. | 8,82 € | 8,70 € | 8,59 € | 8,46 € |
| > 50 St. | 8,01 € | 7,91 € | 7,81 € | 7,69 € |
2. Referenzprüfplatten (Eignung zum Gewindefurchen)
| Referenzprüfplatten BWM GS92035 / DIN267-30 (Aluminium) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bezeichnung | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 |
| Stück / Teile-Nr. | – | – | – | 600233 | – | – | – | – |
| 1 St. | 290,03 € | |||||||
| ≥ 5 St. | 228,09 € | |||||||
| ≥ 10 St. | 220,35 € | |||||||
| ≥ 20 St. | 216,48 € | |||||||
| Referenzprüfplatten WD956 (Aluminium) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bezeichnung | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 |
| Stück / teile-Nr. | 600384 | 600385 | 600386 | 600387 | 600388 | 600389 | 600390 | 600391 |
| 1 St. | 95,16 € | 96,98 € | 98,95 € | 100,78 € | ||||
| ≥ 5 St. | 57,15 € | 58,96 € | 60,94 € | 62,76 € | ||||
| ≥ 10 St. | 52,39 € | 54,21 € | 56,19 € | 58,01 € | ||||
| ≥ 20 St. | 50,01 € | 51,83 € | 53,81 € | 55,63 € | ||||
| Referenzprüfplatten STJLR.51.5392 (Aluminium) | |||||||
|---|---|---|---|---|---|---|---|
| Bezeichnung | M5 | M6 | M7 | M8 | M10 | M12 | M14 |
| Stück / teile-Nr. | 600393 | 600394 | 600395 | 600396 | 600397 | 600398 | 600399 |
| 1 St. | 138,07 € | 146,71 € | |||||
| ≥ 5 St. | 67,35 € | 75,99 € | |||||
| ≥ 10 St. | 58,51 € | 67,15 € | |||||
| ≥ 20 St. | 54,09 € | 62,73 € | |||||
3. Referenzmuttern (Aluminium)
| EKSA Teile-Nr. | Bezeichnung | Bestellmenge + Preis / 100 St. | ||
|---|---|---|---|---|
| 600370 | M4 | 100-499 St. 115,00 € | 500-999 St. 88,50 € | ab 1000 St. 68,00 € |
| 600281 | M5 | 100-499 St. 95,00 € | 500-999 St. 70,50 € | ab 1000 St. 40,00 € |
| 600215 | M6 | 100-499 St. 75,50 € | 500-999 St. 50,50 € | ab 1000 St. 28,00 € |
| 600196 | M8 | 100-499 St. 70,50 € | 500-999 St. 45,40 € | ab 1000 St. 24,00 € |
| 600216 | M10 | 100-499 St. 74,00 € | 500-999 St. 49,00 € | ab 1000 St. 26,00 € |
| 600217 | M12 | 100-499 St. 78,00 € | 500-999 St. 53,00 € | ab 1000 St. 30,00 € |
| 6002018 | M12 x 1,5 | 100-499 St. 81,00 € | 500-999 St. 56,00 € | ab 1000 St. 33,00 € |
EXW – ab Werk gem. Incoterms 2020 / Zahlungsbedingungen: 30 Tage netto / Lieferzeit: nach Vereinbarung und Verfügbarkeit
3.1 Technische Daten
- Abmessung: Sechskantmutter ähnlich DIN EN ISO 4032 mit abweichender Mutterhöhe m=1xD (D Nenndurchmesser)
- Werkstoff: Werkstoff EN AW-6056 oder EN AW-6013
- Härte: min. 100HB
